PCBA的防水解决方案：纳米防水涂层技术

随着电子产品在复杂环境中的应用需求增加，PCBA（印刷电路板组装）的防水保护尤为关键。电路板纳米防水涂层，作为一种新型纳米材料技术，正成为防护领域的理想选择，逐步替代传统三防漆，因其独特优势广泛应用于各类电子设备。

一、纳米防水涂层的特性

1. 极薄无形
   • 纳米涂层的厚度仅为0.1-10μm，形成一层肉眼不可见的超薄防护膜，不会影响电路板布局及元件安装。
   • 薄如“隐形网”，大大降低PCB表面的能量，实现疏水防护的“荷叶效应”，让水珠快速滚落不渗透。
2. 卓越防护性能
   • 防水等级：可达到IPx5防护标准，满足大部分电子产品的生活防水需求，如防泼溅、防汗、防潮等。
   • 防腐蚀：有效抵御酸、碱、盐等腐蚀性物质，防止电子元件的氧化、锈蚀和性能衰减。
   • 散热性强：涂层不影响电路板的热传导，确保电气性能稳定，不影响连接器的正常导电。

二、纳米涂层的应用场景

纳米防水涂层广泛应用于需要防潮、防水和防腐蚀的电子产品，尤其在中高端电子设备领域表现出色：

1. 运动耳机
   • 运动耳机在使用过程中需防汗、防湿气侵蚀，纳米涂层能有效保护电路板，延长耳机使用寿命。
2. 智能穿戴设备
   • 如智能手表、健身追踪器等，这些设备在日常使用中面临汗水、雨水的挑战，纳米涂层提供无形保护，维持设备的性能稳定。
3. 工业控制板与消费电子
   • 工控板、手机、家用电器等在高湿度或腐蚀性环境下，也可通过纳米涂层提升防护等级，减少故障率。

三、纳米涂层的施工工艺

纳米涂层的应用简单便捷，相比传统三防漆施工效率更高：

1. 操作步骤
   • 将PCBA线路板直接浸泡于纳米防水液中，浸泡时间仅需3秒。
   • 取出后，自然晾置3-5分钟即可表面干燥，完成涂层固化，无需等待24小时或烘烤固化。
2. 便于维修
   • 纳米涂层可轻松清除，便于后续电路板的维修与替换元器件，维护成本更低。
3. 高效生产
   • 纳米涂层的快速施工特性适合大规模生产，缩短生产周期，提高生产效率。

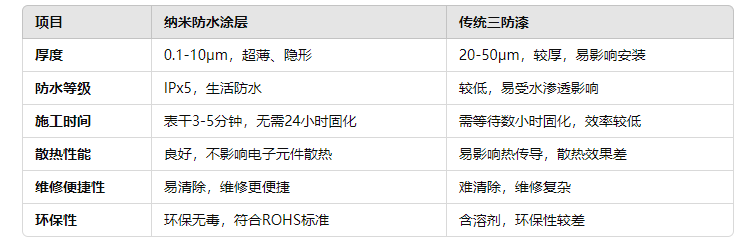

四、纳米涂层与传统三防漆的对比

纳米防水涂层作为一项先进的防护技术，凭借极薄防护、强大防水防腐性能、环保易施工等优势，逐步成为PCBA防水防护的主流解决方案。在运动耳机、智能穿戴等领域的成功应用，已充分证明其卓越的性能和广阔的市场前景。未来，纳米涂层将持续推动电子产品的防护标准升级，为产品的可靠性和耐用性提供强有力的技术支撑。
